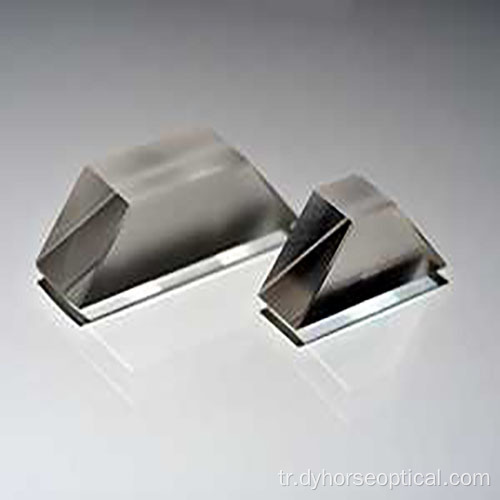

Yüksek hassasiyetli güvercin prizması

Name: Kalite denetimi
Uploaded: 2023-09-19T01:02:11+08:00
Description: Dove prizması, bir görüntüyü ters çevirmek için kullanılan bir tür yansıtıcı prizmadır. Güvercin

Son Fiyat alın

Ödeme şekli:	L/C,T/T,D/P,D/A,Paypal,Money Gram
Incoterm:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DAF,DES
Min. sipariş:	1 Piece/Pieces
Ulaşım:	Ocean,Land,Air,Express

Şimdi başvurun

Ürün Açıklaması

Ürün özellikleri

Paketleme ve Teslimat

Ürün Açıklaması

Ürün özellikleri

Marka: Atış

Origin: Çin

Garanti Süresi: 3 yıl

Sertifikasyon: CSA, pcoc, Erişim, IECEE, scoc, UL

Özelleştirme Desteği: OEM, ODM

Anavatan: Çin

Yüzey Kalitesi: 60/40, 80/50, 40/20, 20/10, 10/5

Paketleme ve Teslimat

Satış Birimleri	:	Piece/Pieces
Paket Türü	:	Plastik kutular

The file is encrypted. Please fill in the following information to continue accessing it

Kalite denetimi



Ürün Açıklaması

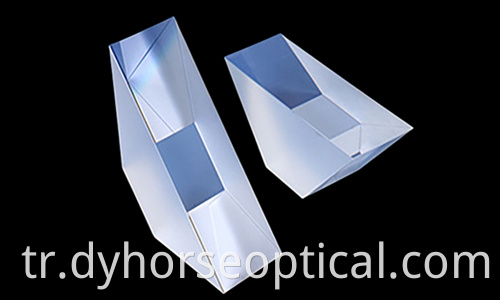

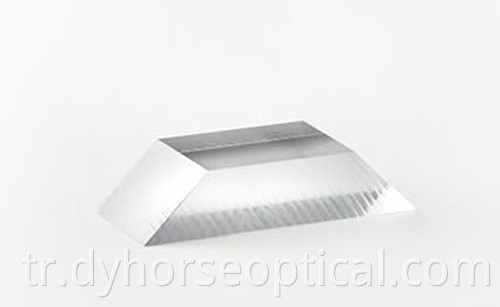

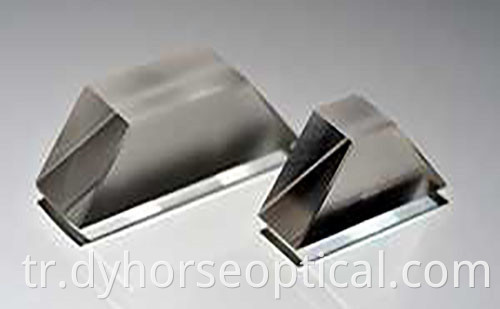

Dove prizması, bir görüntüyü ters çevirmek için kullanılan bir tür yansıtıcı prizmadır. Güvercin prizmaları kesilmiş bir sağ açı prizmasından şekillenmiştir. Dove Prizma, mucit Heinrich Wilhelm Dove ile adlandırılmıştır.

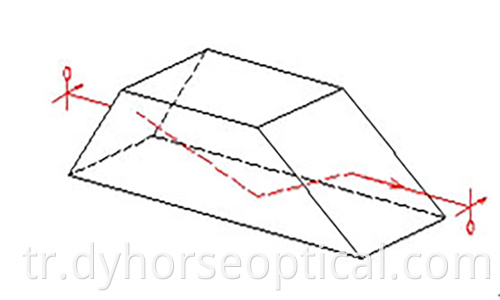

Boyuna eksene paralel hareket eden bir ışık demeti, prizmanın eğimli yüzlerinden birine giren, en uzun (alt) yüzün içinden toplam iç yansımaya uğrar ve karşı eğimli yüzden ortaya çıkar. Prism'den geçen görüntüler ters çevrilir (yansıtılır) ve sadece bir yansıma gerçekleştiği için, görüntü de ters çevrilir, ancak yanal olarak aktarılmamış. Uzunlamasına bir eksen olan görüntü, prizmanın döndüğü açının iki katı boyunca döner.

Giriş ve çıkış yüzeylerindeki kırılma, yakınsak ışıkta kullanıldığında önemli görüntü astigmatizma ile sonuçlanır. Böylece güvercin prizması neredeyse sadece sonsuzlukta görünen görüntüler için kullanılır. Bir güvercin prizmasının düz hipotenuse yüzeyi bir çatı şekline kesilirse, sonuç bir amici çatı prizmasıdır.

Dönme

Bir düzlemin bir eksenindeki bir yansıma, her zaman diğer iki eksende bir yansıma ve dönüşe eşdeğerdir (kaynak ve görüntü arasındaki açı, prizmanın kaynak ve yansıma ekseni arasındaki açının iki katıdır). Bu nedenle, güvercin prizmaları, interferometri, astronomi ve örüntü tanıma gibi alanlarda uygulamalara sahip ışın rotatorları oluşturmak için kullanılabilir.

ATTRIBUTE

SPECIFICATIONS

MATERIAL

N-BK7 or specified

DIAMETER TOLERANCE

+0.1, -0.1mm

ANGLE TOLERANCE

45 deg +/- 5 arc minutes

FLATNESS

λ/2@ 632.8nm

CLEAR APERTURE

>90%

SURFACE QUALITY

40/20 scratch and dig

BEVEL

< 0.2 mm x 45°

COATING

With or without AR coating on outside surfaces
