Horse Optical Co., Ltd, hassas optiklerde kullanım için uygun çeşitli ışınlar üretir.

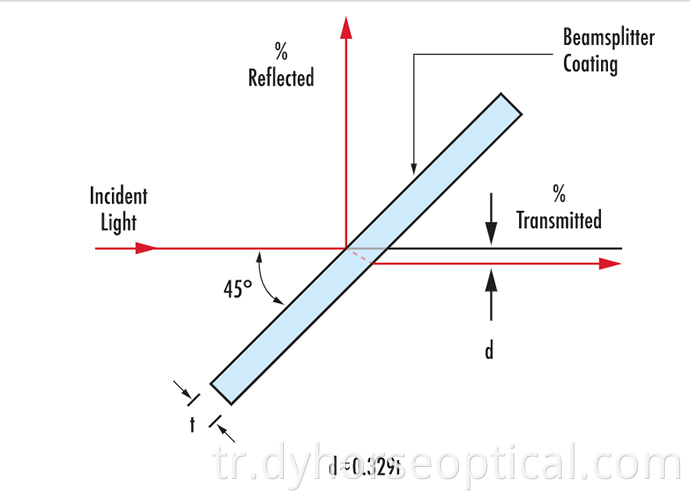

Kiriş plakaları
Plaka ışını ayırıcı ince pencereden oluşur. Kullanırken, iki kısmi ışın farklı optik yollar hareket eder. Ve optik yollara plakaların kalınlığı ve olay açısı üzerinde kararlaştırılır. Kiriş plakaları yüksek güçlü lazerlerle kullanılabilir. Kiriş plakaları kullanırken, iki kısmi kirişin farklı optik yollar geçirdiğini akılda tutmak önemlidir. Optik yollar, olay açısına ve plakaların kalınlığına bağlıdır.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
THICKNESS |
+0.1, -0.1mm |
|
PARALLELISM |
< 3 arc minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
|
BEVEL |
< 0.2 mm x 45° |
|
COATING |
Beamsplitter coating on one surface and AR coating on the other |
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 ±5% @ λ |
|
COATING |
BS coating on hypotenuse surface, and with AR coating on outside surfaces |

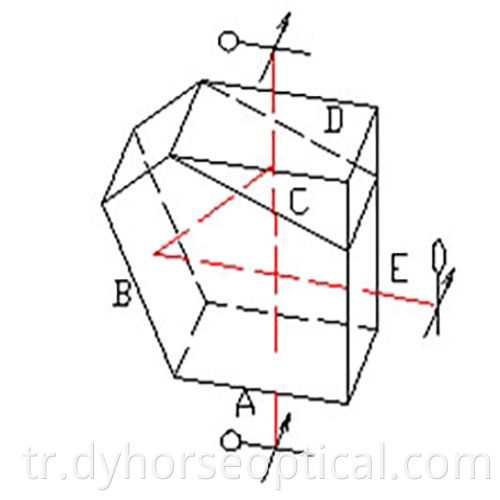

Beamsplitter Penta Prizma, bir Penta prizması ve bir kamandan oluşur. Bir ışın ayırıcı olarak kullanılabilir, genellikle çekül seviyesi inceleme, hizalama, aralık bulma ve optik takımlarda kullanılır.
|
|
|
|
|
+0.1, -0.1mm |
|
ANGLE DEVIATION |
+/-10" |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
COATING |
With AR coating on outside surfaces Beam splitter coating on cementing surface Silver coating plus black paint on reflective surfaces |

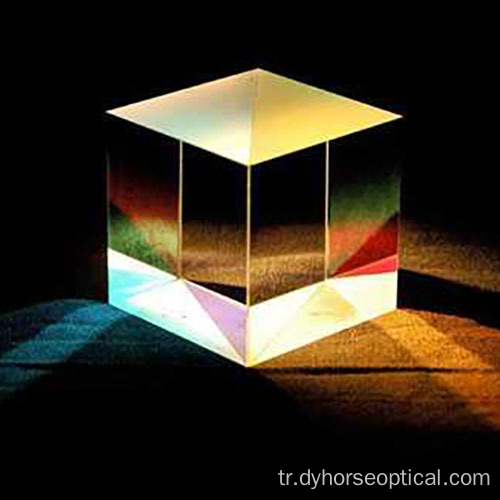

Polarize edici ışın-akışı küpleri rastgele polarize kirişleri iki dik, doğrusal polarize bileşenlere ayırır: S-polarize ışık, P-polarize ışık iletilirken 90 derece açıyla yansıtılır. Her ışın atlatıcısı, prizmalardan birinin hipotenüsünde bir dielektrik kaplama ile birlikte sağlamlaştırılmış bir çift hassas yüksek tolerans sağ açılı prizmalardan oluşur. Maksimum şanzıman verimliliği üretmek için ışın atlatıcısının her yüzüne çok katmanlı bir antirefektif kaplama uygulanmıştır.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
TRANSMISSION |
Tp > 95% |
|
REFLECTION |
Rs > 99.5% |
|
EXTINCTION RATIO |
1000:1 or better |
|
COATING |
PBS coating on hypotenuse surface, and with AR coating on outside surfaces |
Polarize olmayan kiriş-akınlı küp, prizmalardan birinin hipotenusu üzerinde metalik bir dielektrik kaplama ile birlikte sağlamlaştırılmış bir çift hassas yüksek tolerans sağ açı prizmasından oluşur. Metalik dielektrik kaplamanın düşük polarizasyon bağımlılığı, S- ve polarizasyon durumlarının iletim ve yansımasının birbirinin% 5'i içinde olmasını sağlar. Bu, olay ışınının polarizasyon durumunu değiştirmeyecekleri anlamına gelir.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
BEAM DEVIATION |
+/- 3 minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE FIGURE: IRREGULARITY(N) |
<0.5 fringe |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
BEVEL |
< 0.3 mm x 45° |
|
COATING |
Non-polarization beamsplitter coating on hypotenuse surface, and AR coating on outside surfaces. |
|
EXTINCTION RATIO |
46/46 +/-5%, │Ts - Tp│< 5%, │Rs - Rp│< 5% |
