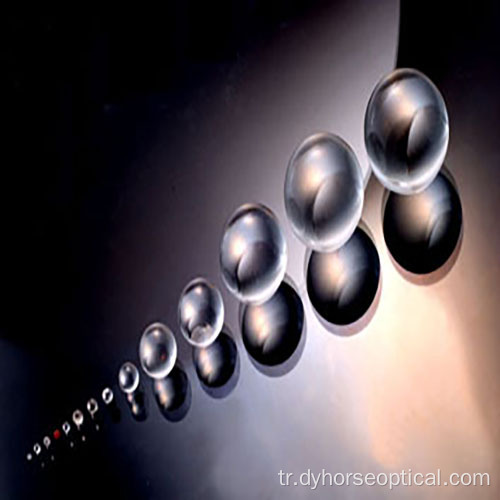

Optik cam bilyalı lensler

Name: Kalite denetimi
Uploaded: 2023-09-19T01:02:11+08:00
Description: Bilyalı lens, genellikle katı camdan (kaynaşmış silika) veya başka bir optik malzemeden yapılmış oldukça

Son Fiyat alın

Ödeme şekli:	L/C,T/T,D/P,D/A,Paypal,Money Gram
Incoterm:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DAF,DES
Min. sipariş:	1 Piece/Pieces
Ulaşım:	Ocean,Land,Air,Express

Material:

Glass

Şimdi başvurun

Ürün Açıklaması

Ürün özellikleri

Paketleme ve Teslimat

Ürün Açıklaması

Ürün özellikleri

Marka: Atış

Origin: Çin

Garanti Süresi: 3 yıl

Sertifikasyon: CSA, pcoc, Erişim, IECEE, scoc, UL, EPA, GS

Özelleştirme Desteği: OEM, ODM

Anavatan: Çin

Kullanım: Optik

şekil: TOP

Paketleme ve Teslimat

Satış Birimleri	:	Piece/Pieces
Paket Türü	:	Plastik kutular

The file is encrypted. Please fill in the following information to continue accessing it

Kalite denetimi



Ürün Açıklaması

Bilyalı lens, genellikle katı camdan (kaynaşmış silika) veya başka bir optik malzemeden yapılmış oldukça şeffaf bir küresel bilyadan oluşur。 Çoğu bilyalı lens küçük çaplarla yapılır - birkaç milimetre veya hatta bir milimetreden daha az. Optik fiziği, bu lenslerin eşdeğer olarak, paralel bir düzlemle ayrılmış iki plano-bağlantıbükey lens olduğunu fark ederek anlaşılabilir.

Bilyalı lensler genellikle fiber kuplaj uygulamalarında veya endoskopi veya bark kodu tarama uygulamalarında kullanım için sinyal kalitesini artırmak için kullanılır. Top lenslerimiz, bilyalı lensten optik fibere ihtiyaç duyulan mesafeyi en aza indirmek için kısa arka odak uzunluklarına sahiptir.

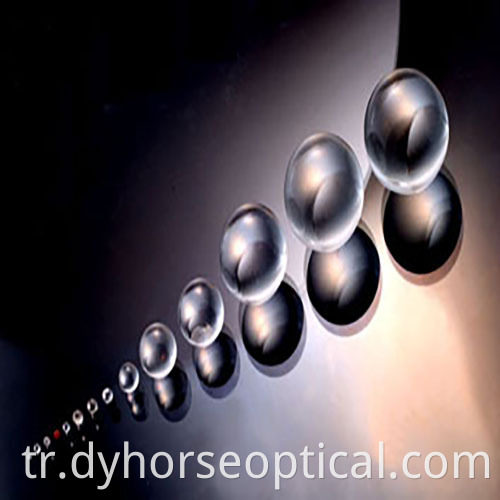

Ball Lens1 Jpg

Bilyalı lensler ayrıca optik lifler için kiriş kolimatörleri olarak ve yayıcılar, dedektörler ve lifler arasındaki sinyal bağlantısını iyileştirmek için kullanılır. Yüksek bir bağlantı verimliliğine sahiptirler ve hizalanması kolaydır. Bir lazer ışını optik bir fibere birleştirmek için tek bir bilyalı lens kullanılırken, iki optik elyafı birleştirmek için iki bilyalı lens kullanılır.
Diğer uygulamalar arasında endoskopi veya optik sensörler için objektif lensler ve barkod taraması için kullanılan minyatür optikleri içerir.

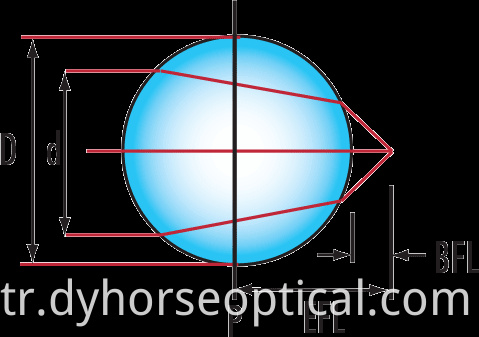

Küresel sapma tüm bilyalı lenslerin doğasında vardır, ancak ışık yayılımı lens kesitinin küçük bir kısmı ile sınırlı değilse bir sorun haline gelir. Bilyalı merceğin çapı ve giriş kaynağının çapı oranı D/D olarak gösterilir ve bu sayı arttığında, lensin arka odak uzunluğundaki odak noktası boyutu da artar.

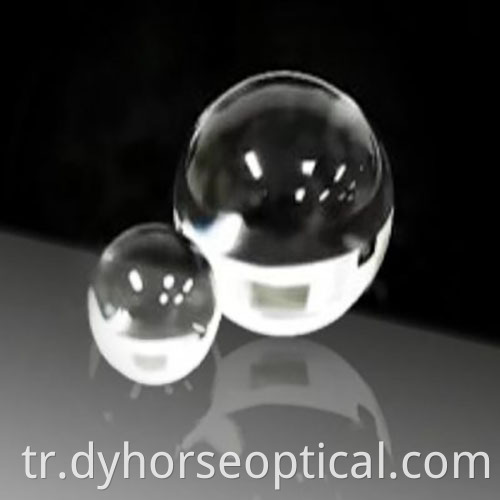

Ball Lens3 Jpg

1) Fabrikamızın normal ürettiği top lensleri, özel gereksiniminize göre de üretebiliriz.
* Çap: 0.50mm-150mm
* Çap toleransı: +/- 0.001mm-0.003mm
* Küresellik: 0.001
* Yüzey Qaulity: 80/50 - 20/10

2) Fiber optik kuplajı için bir bilyalı lens seçme
* Lazerin lif bağlantısı için, bilyalı lenslerin sayısal açıklığı, lifin sayısal diyaframından daha az veya eşit olmalıdır. Küresel lensler, kuplaj ışığını lazerden fibere iletmek için fiberin önüne arka odak uzunluğuna bir mesafe yerleştirilebilir.
A. Örneğin, 0.22 sayısal diyafram ile optik fiber ile çalışıyorsanız, 0.22'den fazla sayısal diyaframdan fazla olmayan bir top merceğine ihtiyacınız olacaktır.
B. İki fiber optik birleştirmek istiyorsanız, iki özdeş bilyalı lens kullanmak isteyeceksiniz. Bunlar lifler arasında sırayla yerleştirilebilir, her lens en yakın fiberden bir sırt odak mesafesi.

3) Top lensler için kullanılan malzemeler
* Bilyalı lenslerde kullanılan en yaygın malzemeler K9 cam, UV sınıfı kaynaşmış silika, safir, SF11, yakut, bk7 vb.
A. UV sınıfı kaynaşmış silika, UV, VIS ve NIR uygulamaları için kullanılabilir ve düşük termal genleşme katsayısına sahip kararlı bir substrattır.
B. Boro taç bir cam olan BK7, yaklaşık 1.51'lik bir kırılma endeksine sahiptir ve genellikle görünür ışık için kullanılır ；
C. Sapphire Glasss bir maliyet primine sahiptir, ancak daha iyi optik şanzıman sağlar. UV ve IR uygulamaları için uygundur.
ball lens2
